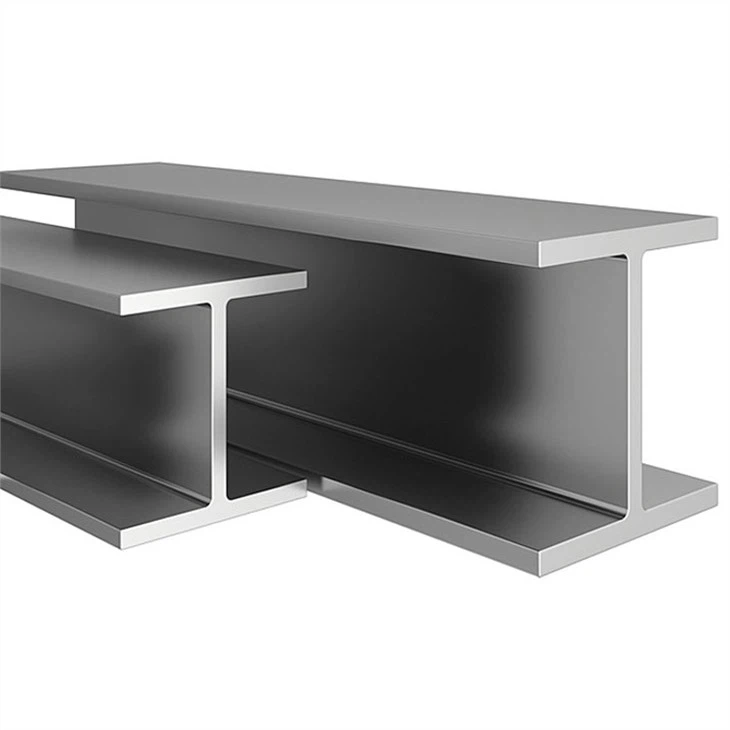

H Ocelové nosníky HEA/HEB jsou velmi běžně používaným typem ocelového profilu. Nosníky, jinak nazývané "H" profily, kontinentální nosníky nebo HEA/HEB, jsou k dispozici ve více materiálových třídách, nejběžnější jsou EN 10025 S275 a S355. H sekce vypadají podobně jako I sekce, ale příruba je širší.

Odeslat dotaz

Představení produktu

Příklad paprsků HEA&HEB Velikost

Velikosti a mechanické vlastnosti nosníků HEA

Velikosti nosníků HEA					Hmotnost (kg/m)	Plocha průřezu (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

Rozměry a mechanické vlastnosti nosníků HEB

Velikosti nosníků HEB					Hmotnost (kg/m)	Plocha průřezu (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
200 HEB	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
300 HEB	300	11,0	19,0	27	117,0	149,1
300 HEB	320	11,5	20,5	27	127,0	161,3
300 HEB	340	12,0	21,5	27	134,0	170,9
300 HEB	360	12,5	22,5	27	142,0	180,6
300 HEB	400	13,5	24,0	27	155,0	197,8
300 HEB	450	14,0	26,0	27	171,0	218,0
300 HEB	500	14,5	28,0	27	187,0	238,6
300 HEB	550	15,0	29,0	27	199,0	254,1
300 HEB	600	15,5	30,0	27	212,0	270,0
300 HEB	650	16,0	31,0	27	225,0	286,3
300 HEB	700	17,0	32,0	27	241,0	306,4
300 HEB	800	17,5	33,0	30	262,0	334,2
300 HEB	900	18,5	35,0	30	291,0	371,3
300 HEB	###	19,0	36,0	30	314,0	400,0

Popis produktů

Tvar průřezu je podobný ekonomickému profilu průřezu velkého latinského písmene H, známého také jako univerzální ocelový nosník. Průřez oceli ve tvaru H obvykle obsahuje dvě části, stojinu a pásnici, také známé jako pas a okraj.

H paprsek je široce používán, používá se hlavně v: různých občanských a průmyslových stavebních konstrukcích; různé velké průmyslové závody a moderní výškové budovy, zejména průmyslové závody v oblastech s častými seismickými aktivitami a pracovními podmínkami při vysokých teplotách; vyžadující velkou únosnost a průřez Velké mosty s dobrou stabilitou a velkými rozpětími; těžká výbava; dálnice; kostry lodí; podpora dolů; úprava základů a stavba hrází; různé strojní součásti.
