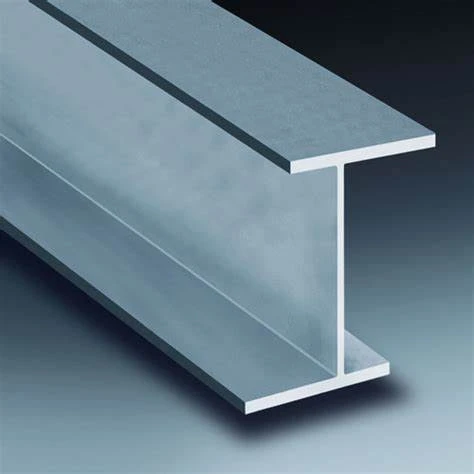

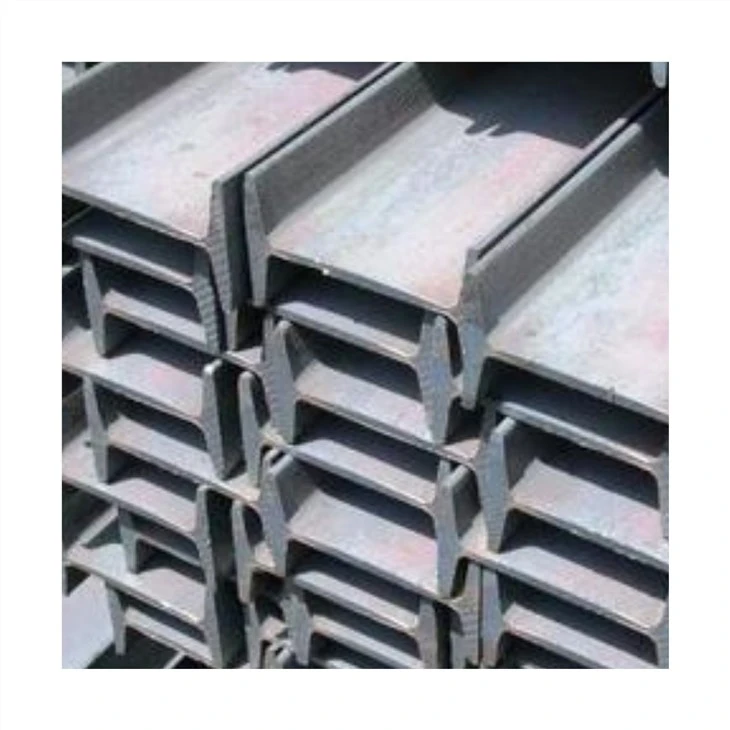

I-nosník je ocel ve tvaru I, ocel ve tvaru I se také nazývá ocelový nosník, což je dlouhý pás oceli s průřezem ve tvaru I.

Odeslat dotaz

Představení produktu

Název: I-beam
Norma: IPEAA-H-BEAM,EN 10034:1993
Třída: S235JR/ST37-2

I-Beams Příklad Velikost

Velikosti ocelových nosníků IPE

Velikost IPE (mm)					Hmotnost (kg/m)	Plocha průřezu (cm2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

Velikosti ocelových nosníků INP

Velikost INP (mm)					Hmotnost (kg/m)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
INP 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

Popis produktů

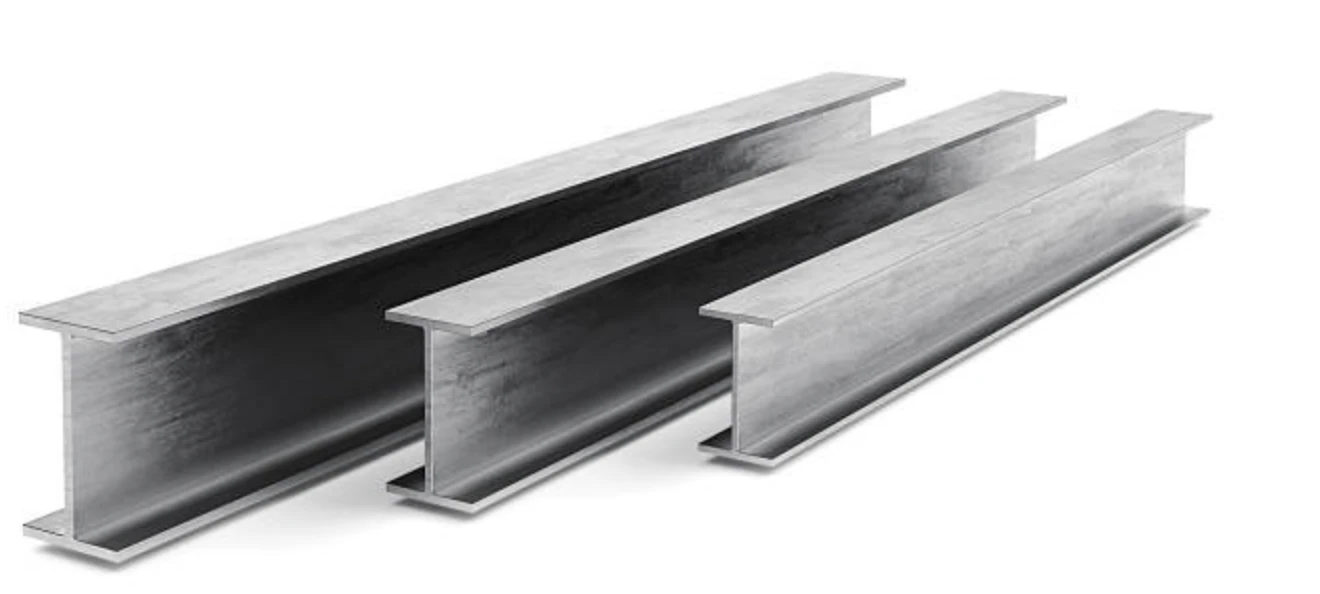

I beam 1

Ocelové nosníky IPE/INPjsou velmi běžně používaným typem ocelových profilů. Nosníky, jinak nazývané „I“ profily, kontinentální nosníky nebo IPE/IPN, jsou k dispozici ve více materiálových třídách, nejběžnější jsouEN 10025 S275 a S355.

I-beam VS H-beam

Pokud jde o stavbu a konstrukci, je nezbytné znát rozdíl mezi H-Beam a I-Beam. Existuje mnoho faktorů, které je třeba vzít v úvahu, pokud jde o konstrukční nosníky, ale nejdůležitějším faktorem je, zda nosník bude nebo nebude nést zatížení. I-Beam a H-Beam vypadají velmi podobně, protože se často používají ve stejných situacích. Mezi těmito dvěma jsou však rozdíly.

1. H-nosníky stojí méně než I-nosníky při stejném množství konstrukční podpory.
2. Nosníky I jsou vhodnější pro přenášení těžších nákladů na rozpětí nebo délku nosníku.
3. I-Beam i H-Beam jsou velmi univerzální a lze je použít pro různé aplikace.
